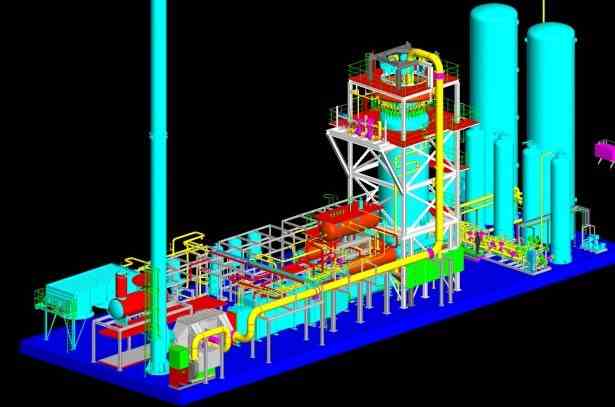

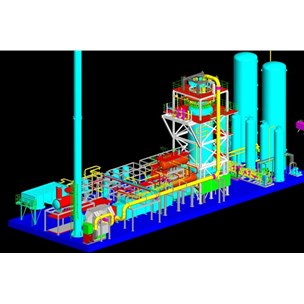

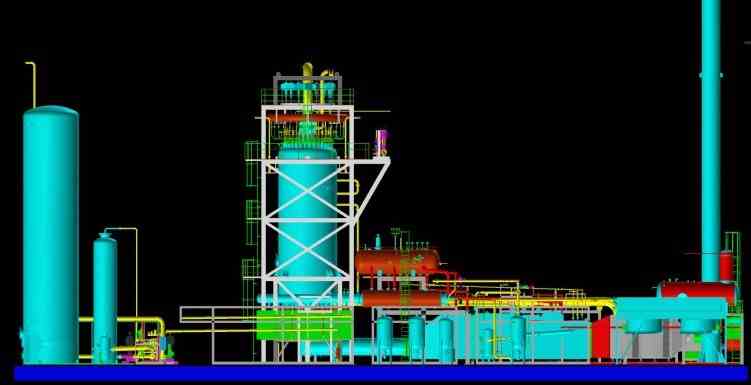

Hydrogen Plant - 6,000 Nm3/hr (5 MMSCFD)
Other Views - click image for larger view
Hydrogen Plant - 6,000 Nm3/hr (5 MMSCFD)

Hydrogen Plant - 6,000 Nm3/hr (5 MMSCFD)

Stock # 608
Capacity 6000 Nm3/hr
Products Hydrogen

Overview

Unused, never-installed 6,300 Nm3/hr (5 MMSCFD) Hydrogen Plant with Caloric process technology to produce 99.99% hydrogen at 200 psig. Equipment manufactured in 2019. The plant includes the following process sections: Desulfurization (HDS), Steam reforming (SMR), Steam production (steam drum), CO shift (shift reaction), H2 purification (PSA), H2 compression. Consumption at 100% production load: natural gas 2,688 Nm3/hr, demin water 3.3 m3/hr, N2 70 Nm3/hr.

Major Equipment

Main burner
Ignition burner
Reformer
Combustion air preheater
NG Feed preheater
Feed/Steam preheater
Evaporators
Economizer
Combustion air blower
Hydrogenator
Desulphuriser
Steam Drum
Feed preheater
Blow down drum
BFW pumps
Syngas drums
CO-shift
Syngas air cooler
Syngas trim cooler
Separator
Adsorbers
H2 recycle compressors
Knock out drum
Share
SPECIFICATIONS RESOURCES
Year Built 2019
Year Shut
Capacity 6000 Nm3/hr
Plant Design/Technology Caloric
Raw Material Natural Gas
Products Hydrogen
Subcategory Hydrogen (HyCo) & Syngas Plants

For additional information, visit the Resource Center
